SYNTESIS® LINE, 1-flg

Wandbündiges Schiebetür-System - Einzelflügel

Überblick

Kein Verkleiden mehr.

Dank nahtlosem Design.

SYNTESIS® LINE ist ein mit der Wand flächenbündiges Schiebetürelement, welches ohne sichtbare Verkleidungen auskommt. Diese moderne Lösung besticht sowohl durch ihre Eleganz als auch durch ihr schlichtes Design. Durchgehend extrudierte und belastbare Aluminium-Spachtelkanten optimieren vereinfachen das homogene Einputzen in die Wand.

Technische Spezifikationen

Massivwand

Für Massivwand ist dieses Modell 1- und 2-flügelig für die Wandstärken 12.5 und 15 cm lieferbar.
Eine Türblattstärke von 40 mm ist nicht zu überschreiten. Der Aufbau der Wand erfolgt bei Wandstärke 12.5 cm mit Ziegel 10 cm. Für die Wandstärke 15 cm wird entweder stärker aufgeputzt oder im Anschluss an den Schubkasten mit dem 12-cm-Ziegel weitergemauert. Sondermaße für Massivwand einflügelig lieferbar bis Stocklichtbreite 130 x Höhe 270 cm.

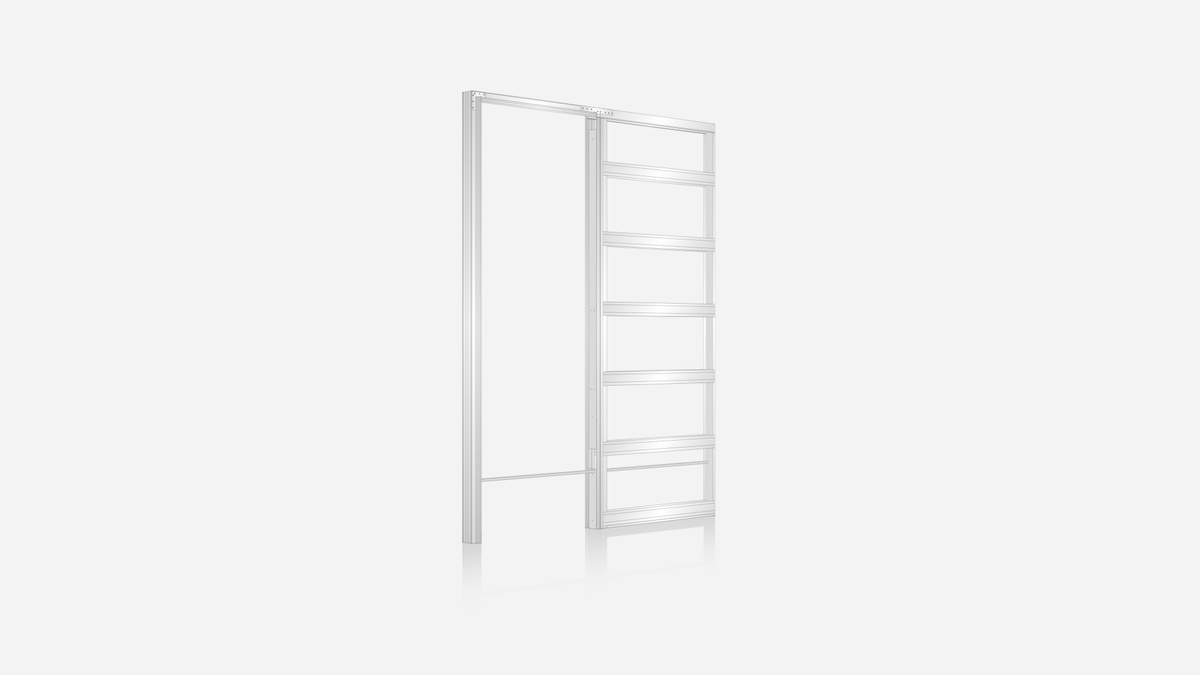

Technische Spezifikationen

Trockenbau

Für Trockenbau ist dieses Modell 1- und 2-flügelig für die fertigen Wandstärken 10; 12,5 und 15 cm lieferbar.
Eine Türblattstärke von 40 mm ist nicht zu überschreiten. Sondermaße für Trockenbau einflügelig lieferbar bis Stocklichtbreite 200 cm x Höhe 300 cm.

Technik

Permanente Pionierarbeit

Die neue und komplett überarbeitete Modellserie Syntesis LINE überzeugt sowohl durch ihren hohen Standard in der Technik als auch durch ihren weit vor dem Mitbewerb angelegten Maßstab der Produktionsqualität.




Vorteile und Highlights Variante Massivwand

Syntesis® LINE Einzelflügel

Massivwand

Neu konstruierte Einschubprofile

Die extrudierten, mit geschlossenen Hohlkörpern versehenen Einschubprofile weisen ein hohes Maß an Drucksteifigkeit auf. Ebenso sind die bauseits zu verspachtelnden Flächen des Profils mit weiteren mechanischen Haftflächen.

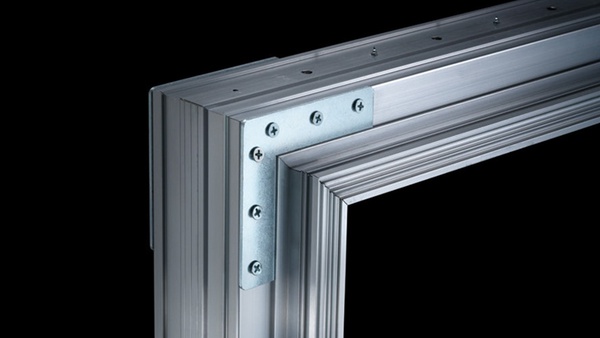

Robuste Aussteiferwinkel

Die nach innen versetzten Aussteiferwinkel der Profil-Gehrungsverbindung gewähren einen ausreichenden Materialauftrag des Spachtels, um zuverlässig Risse in diesem Bereich zu vermeiden.

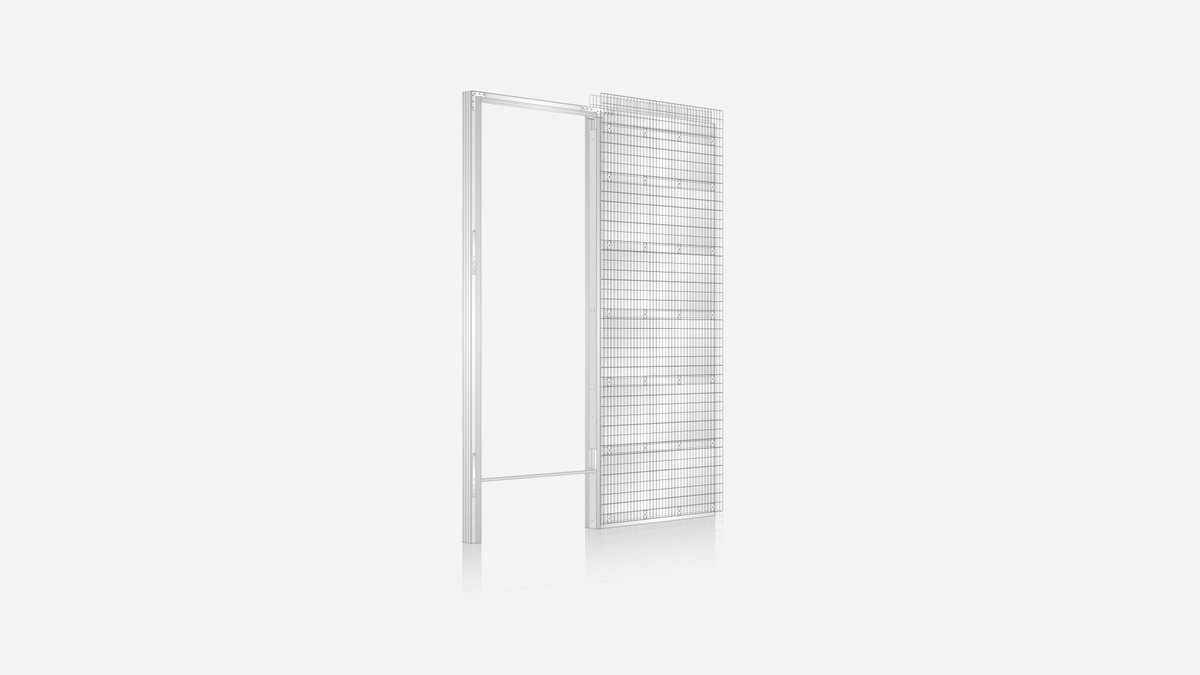

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

Verstärktes Verbindungsstück

Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene.

Ausgesteifte Seitenbleche

Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Zentrierende Türblattführung Synt. L.

Die Türblattführung wird bei den ECLISSE SYNTESIS® Elementen nicht im Boden verschraubt. Vor allem auf kritischen Untergründen wie zum Beispiel Fliesen oder bei Fußbodenheizung ist das Wegfallen der Bohrungen eine große Erleichterung.

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

Vorgeputzte Aluminiumprofile

Die stranggepressten Aluminiumprofile (Anschlagpfosten, obere Traverse sowie Einschubprofile) sind bereits werksseitig in der Massivwandausführung mit einem Spezialmörtel vorgeputzt.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

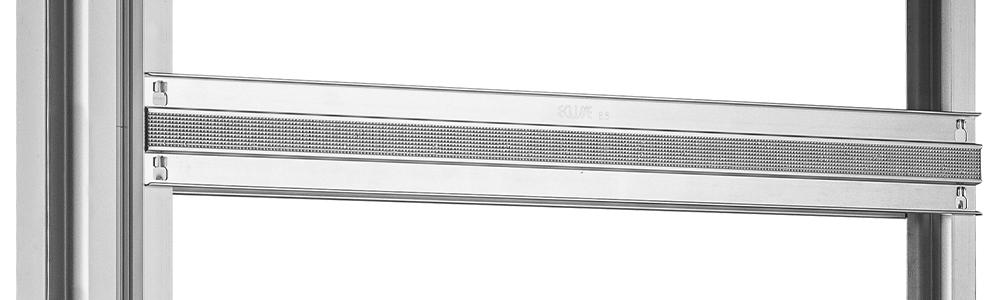

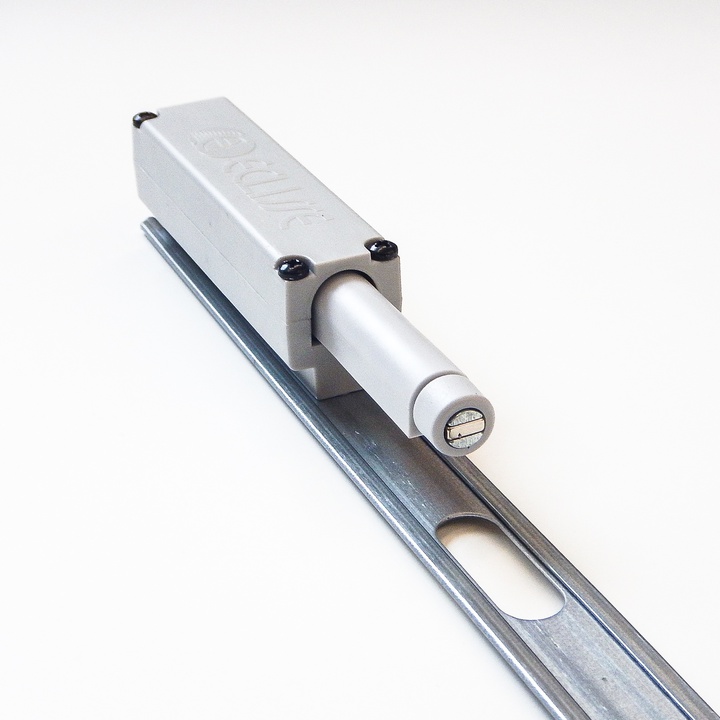

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

12 Traversine orizzontali di rinforzo

Le traversine orizzontali di rinforzo in lamiera zincata spessore 7/10, profilate a forma di coda di rondine rovesciata garantiscono un’alta resistenza alle compressioni laterali (questo per mantenere la sede del passaggio porta sempre costante). Nella versione a doppia anta (estensione) sono presenti 24 traversine in totale.

Vorteile und Highlights Variante Trockenbau

Syntesis® LINE Einzelflügel

Trockenbau

Robuste Aussteiferwinkel

Die nach innen versetzten Aussteiferwinkel der Profil-Gehrungsverbindung gewähren einen ausreichenden Materialauftrag des Spachtels, um zuverlässig Risse in diesem Bereich zu vermeiden.

Transparente Anschlagdichtung

Die transparente Dichtung zum Einstecken am Anschlagprofil verbessert die Ästhetik und gewährt ein sanftes Anschlagen des Türblattes.

Verstärktes Verbindungsstück

Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene.

Neu konstruierte Einschubprofile

Die extrudierten, mit geschlossenen Hohlkörpern versehenen Einschubprofile weisen ein hohes Maß an Drucksteifigkeit auf. Ebenso sind die bauseits zu verspachtelnden Flächen des Profils mit weiteren mechanischen Haftflächen.

Zentrierende Türblattführung Synt. L.

Die Türblattführung wird bei den ECLISSE SYNTESIS® Elementen nicht im Boden verschraubt. Vor allem auf kritischen Untergründen wie zum Beispiel Fliesen oder bei Fußbodenheizung ist das Wegfallen der Bohrungen eine große Erleichterung.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

AUSFÜHRUNG ECLISSE SYNTESIS® LINE

Massivwand und Trockenbau

1. Hinterer Rollwagen und zwangszentrierte Türführung. Das Einhängen des Türblattes ist wesentlich vereinfacht worden durch die nach hinten verschobene Position des Laufwagens (Bild A) und die zwangszentrierte Türblattführung (Bild B), die auch ohne Verdübelung montiert werden kann.



















2. Kunststoff-Profile im Sturzbereich. Streichbares, in zwei unterschiedlichen Härten extrudiertes Kunststoff-Profil zur Abdeckung des Lichtspaltes zwischen der Oberkante des Türblattes und der Unterkante des Sturzes.

3. Vorgeputzte Aluminiumprofile. Die stranggepressten Aluminiumprofile (Anschlagpfosten, obere Traverse sowie Einschubprofile) sind bereits werksseitig in der Massivwandausführung mit einem Spezialmörtel vorgeputzt.

4. Verstärktes Verbindungsstück. Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene

5. Verstärkte Eckwinkel. Die verstärkten Eckwinkel bieten höhere Verwindungssteifigkeit, Rechtwinkligkeit und Robustheit.

6. Neu konstruierte Einschubprofile. Die extrudierten, mit geschlossenen Hohlkörpern versehenen Einschubprofile weisen ein hohes Maß an Drucksteifigkeit auf. Ebenso sind die bauseits zu verspachtelnden Flächen des Profils mit weiteren Retensionen versehen worden, um die Haftung der Spachtelmasse zu optimieren

7. Herausnehmbare Laufschiene (patentiert). Die auch nach Wandschluss herausnehmbare Laufschiene erlaubt Revisionen ohne Revisionsöffnungen.

8. Überlappendes Putzgitter. Das engmaschige (50 x 25 mm), nach hinten und oben überstehende Putzgitter mit seiner speziell geriffelten Oberfläche sorgt für eine optimale Haftung des Putzes am Schiebetürkasten und vermeidet Spannungsrisse im Übergang zur Massivwand.

9. Anschlagpfosten aus stranggepresstem Aluminium. Der Anschlagpfosten gewährt aufgrund seiner extrudierten, geschlossenen Form ein hohes Maß an Formstabilität.

10. Verstärkte Querstreben. Die 14 (12 in der Ausführung Trockenbau) mit Schwalbenschwanzkantung profilierten Querstreben gewähren eine hohe Widerstandsfähigkeit gegen seitliche Drücke.

11. Verwindungssteifer Distanzhalter (patentiert). Der verwindungssteife Distanzhalter gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

12. Vorderer Türstopper. Der einstellbare, vordere Türstopper erlaubt ein genaues Einstellen der Schlussposition des Türblattes.

13. Einstellbarer hinterer Fangstopper. Der neu entwickelte, in der Laufschiene geführte Fangstopper erlaubt eine präzise Einstellung der hinteren Position des Türblattes. Eine Demontage des Türblattes ist dazu nicht erforderlich.

14. Kugelgelagerte Rollwagen. Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selbst aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

15. Transparente Anschlagdichtung. Die transparente Dichtung zum Einstecken am Anschlagprofil verbessert die Ästhetik und gewährt ein sanftes Anschlagen des Türblattes.

16. Mitgelieferte Bohrschablone. Die Bohrschablone erleichtert den Einbau von Schließblechen im Aluminiumprofil.

17. Unteres Bodenblech. Das untere Bodenblech wird mit den unteren Traversen verschraubt, und bildet so einen robusten Verbund, der in das bauseitige U-Profil eingesetzt wird. Dadurch ist ein geradliniger Verlauf des Schubkastens mit dem Profil gewährleistet.
