SYNTESIS® LINE, 2-flg

Wandbündiges Schiebetür-System - Doppelflügel

Überblick

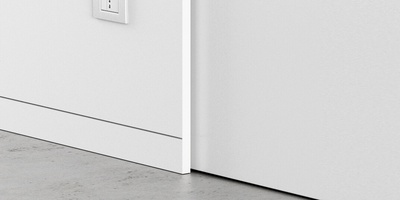

Kein Verkleiden mehr.

Dank nahtlosem Design.

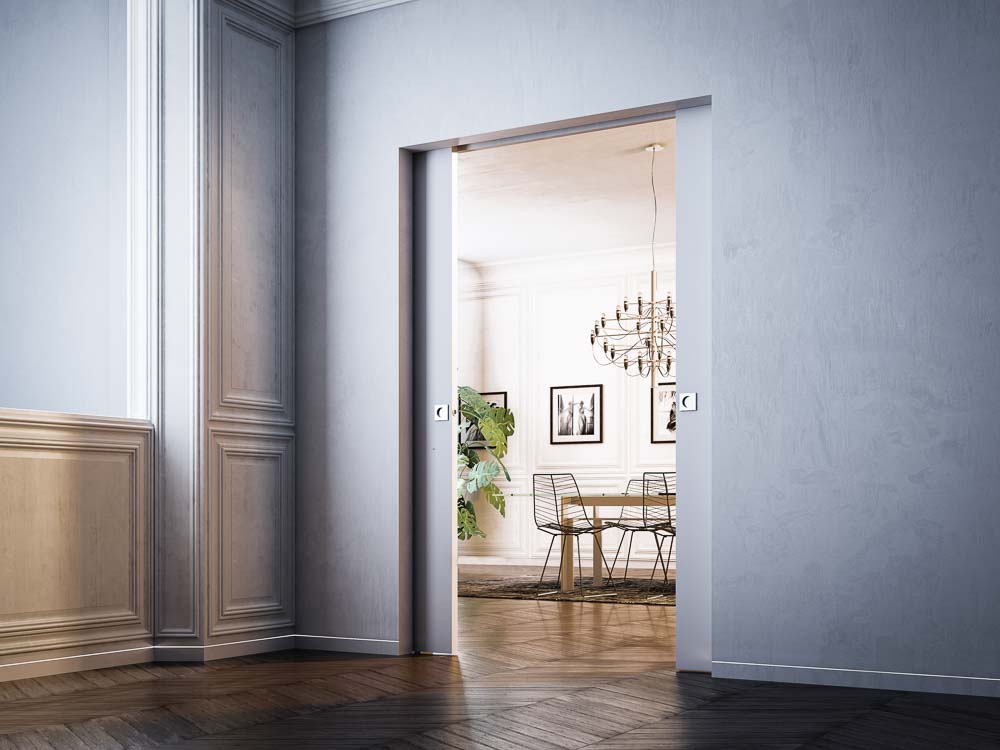

SYNTESIS® LINE ist ein mit der Wand flächenbündiges Schiebetürelement, welches ohne sichtbare Verkleidungen auskommt. Diese moderne Lösung besticht sowohl durch ihre Eleganz als auch durch ihr schlichtes Design. Durchgehend extrudierte und belastbare Aluminium-Spachtelkanten optimieren vereinfachen das homogene Einputzen in die Wand.

Technische Spezifikationen

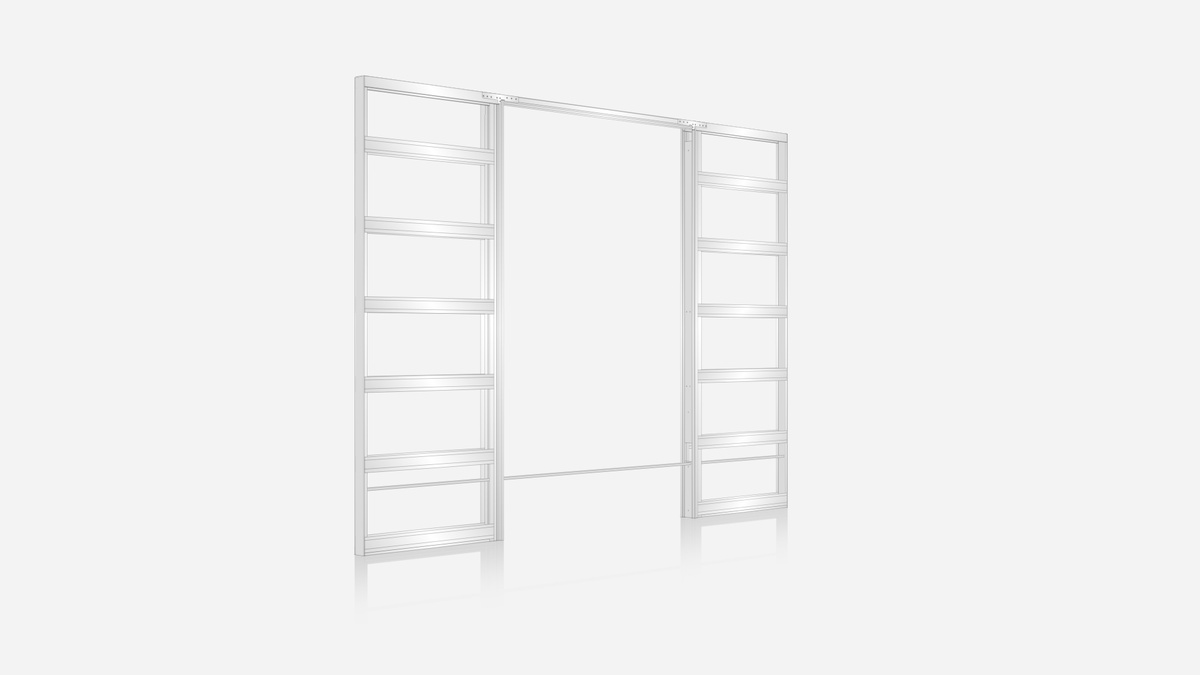

Trockenbau

Für Trockenbau ist dieses Modell 1- und 2-flügelig für die fertigen Wandstärken 10; 12,5 und 15 cm lieferbar.
Eine Türblattstärke von 40 mm ist nicht zu überschreiten. Sondermaße für Trockenbau zweiflügelig lieferbar bis Stocklichtbreite 400 cm x Höhe 300 cm.

Technische Spezifikationen

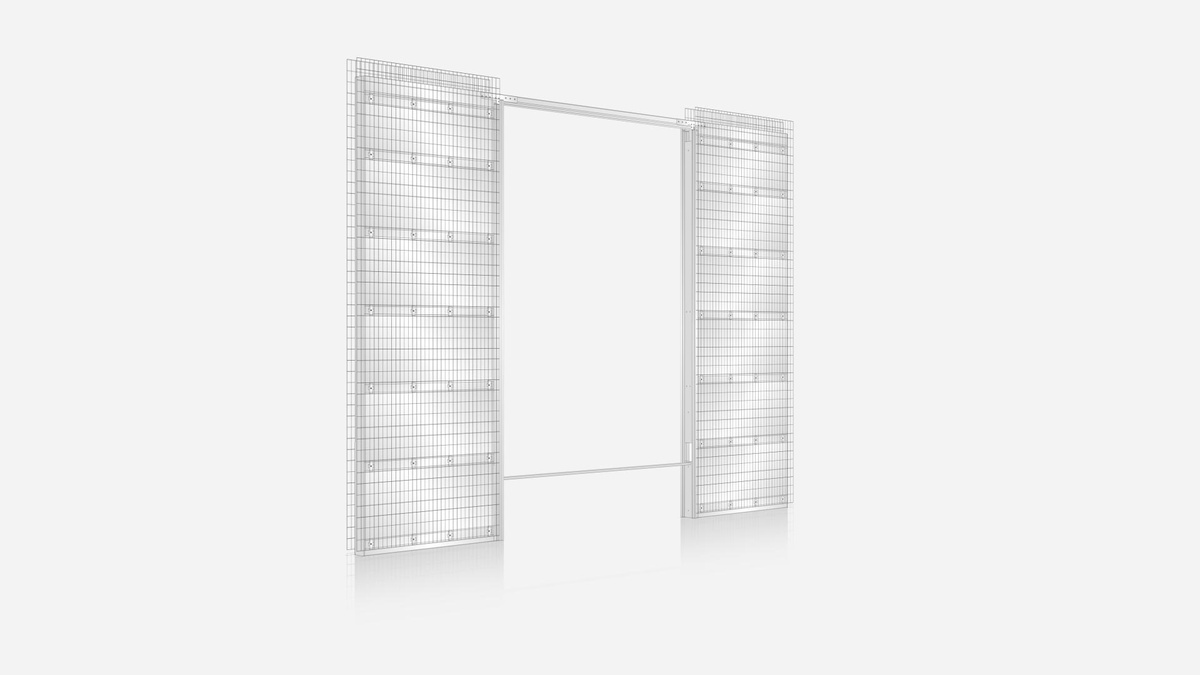

Massivwand

Für Massivwand ist dieses Modell 1- und 2-flügelig für die Wandstärken 12.5 und 15 cm lieferbar.
Eine Türblattstärke von 40 mm ist nicht zu überschreiten. Der Aufbau der Wand erfolgt bei Wandstärke 12.5 cm mit Ziegel 10 cm. Für die Wandstärke 15 cm wird entweder stärker aufgeputzt oder im Anschluss an den Schubkasten mit dem 12-cm-Ziegel weitergemauert. Sondermaße für Massivwand einflügelig lieferbar bis Stocklichtbreite 260 x Höhe 270 cm.

Technik

Permanente Pionierarbeit

Die neue und komplett überarbeitete Modellserie Syntesis LINE überzeugt sowohl durch ihren hohen Standard in der Technik als auch durch ihren weit vor dem Mitbewerb angelegten Maßstab der Produktionsqualität.




Vorteile und Highlights Variante Massivwand

Syntesis® LINE Doppelflügel

Massivwand

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

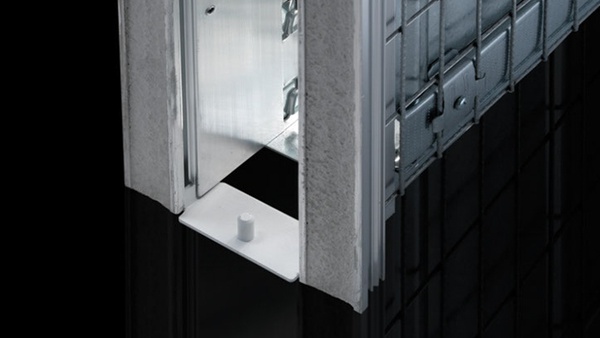

Zentrierende Türblattführung Synt. L.

Die Türblattführung wird bei den ECLISSE SYNTESIS® Elementen nicht im Boden verschraubt. Vor allem auf kritischen Untergründen wie zum Beispiel Fliesen oder bei Fußbodenheizung ist das Wegfallen der Bohrungen eine große Erleichterung.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

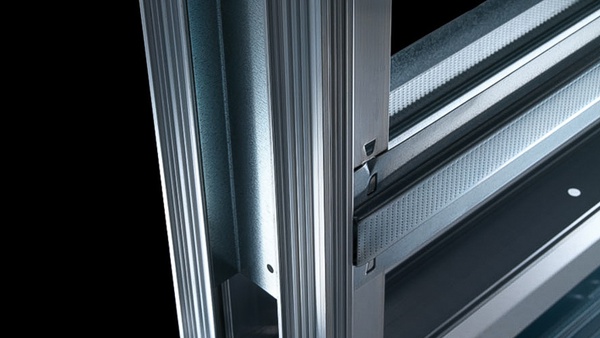

Neu konstruierte Einschubprofile

Die extrudierten, mit geschlossenen Hohlkörpern versehenen Einschubprofile weisen ein hohes Maß an Drucksteifigkeit auf. Ebenso sind die bauseits zu verspachtelnden Flächen des Profils mit weiteren mechanischen Haftflächen versehen.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

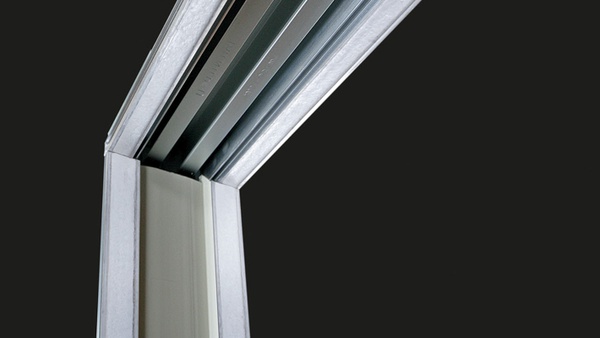

Vorgeputzte Aluminiumprofile

Die stranggepressten Aluminiumprofile (Anschlagpfosten, obere Traverse sowie Einschubprofile) sind bereits werksseitig in der Massivwandausführung mit einem Spezialmörtel vorgeputzt.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

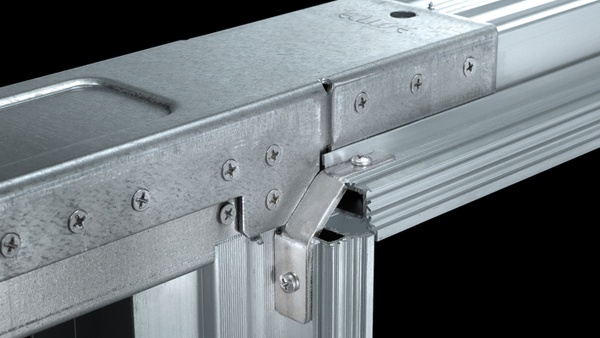

Verstärktes Verbindungsstück

Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene.

Vorteile und Highlights Variante Trockenbau

Syntesis® LINE Doppelflügel

Trockenbau

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

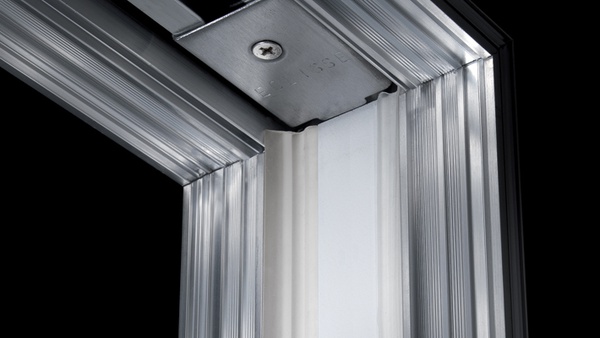

Transparente Anschlagdichtung

Die transparente Dichtung zum Einstecken am Anschlagprofil verbessert die Ästhetik und gewährt ein sanftes Anschlagen des Türblattes.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

Verstärktes Verbindungsstück

Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene.

Verstärktes Verbindungsstück

Das verstärkte Verbindungsstück gewährt ein hohes Maß an Stabilität in der Verbindung zwischen Schubkasten und Laufschiene.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Neu konstruierte Einschubprofile

Die extrudierten, mit geschlossenen Hohlkörpern versehenen Einschubprofile weisen ein hohes Maß an Drucksteifigkeit auf. Ebenso sind die bauseits zu verspachtelnden Flächen des Profils mit weiteren mechanischen Haftflächen versehen.

Zentrierende Türblattführung Synt. L.

Die Türblattführung wird bei den ECLISSE SYNTESIS® Elementen nicht im Boden verschraubt. Vor allem auf kritischen Untergründen wie zum Beispiel Fliesen oder bei Fußbodenheizung ist das Wegfallen der Bohrungen eine große Erleichterung.
