TELESKOP zweiseitig

Schiebetürelement für zweiseitig parallel laufende Türblätter

Überblick

Schiebetürelement für vier parallel laufende Türblätter

Zwei Schubkästen für vier Türblätter.

Dieses Modell ist die platzsparende Variante für großzügige Durchgänge – oder wenn man aus einem Meetingraum auch mal zwei machen möchte. Die parallel geführten Türblätter können einzeln laufen oder mit einem Synchronlauf versehen werden, damit das gezogene Türblatt sich in einer fließenden Bewegung mit dem ziehenden Türblatt mitbewegt.

Platz nach oben und zur Seite

Im TROCKENBAU ist dieses Modell für die fertige Wandstärke von 18 und 20,5 cm lieferbar. Bei diesem Modell ist eine Türblattstärke von 40 mm nicht zu überschreiten.
Auch Sondermaße sind zweiseitig bis Stocklichten max. Breite 470 x Höhe 260 cm verfügbar.
In der MASSIVWAND-Ausführung ist dieses Modell für die fertige Wandstärke von 18 cm lieferbar. Die Sondermaße sind hier bis Stocklichten Breite 470 cm x Höhe 260 cm verfügbar.

Info im Überblick

  • Die Standardtragkraft des Rollwagenpaares beträgt 100 kg
  • Der Schubkastenhohlraum hat eine lichte Breite von 134 mm und wird mit 2 parallel laufenden Türblättern bis max. 40 mm Stärke bestückt.
  • Die Modelle für Trockenbau sind in Sondermaßgröße (Ausf. 2-seitig) bis Stocklichte 470 x 260 cm lieferbar.
  • Die gewünschte eingeschobene Endposition des Türblattes wird durch den einstellbaren hinteren Fangstopper festgelegt.

    Für folgenden Wandaufbau ist das Modell ECLISSE TELESKOP, Ausf. Trockenbau, lieferbar:
  • Fertige Wand min. 18.0 cm, Ständerwerk und Belegung nach bauseitiger Anforderung
Technik

ECLISSE TELESKOP zweiseitig

Interaktive Übersichtsvideos für Massivwand und Trockenbau

Eclisse Teleskop zweiseitig

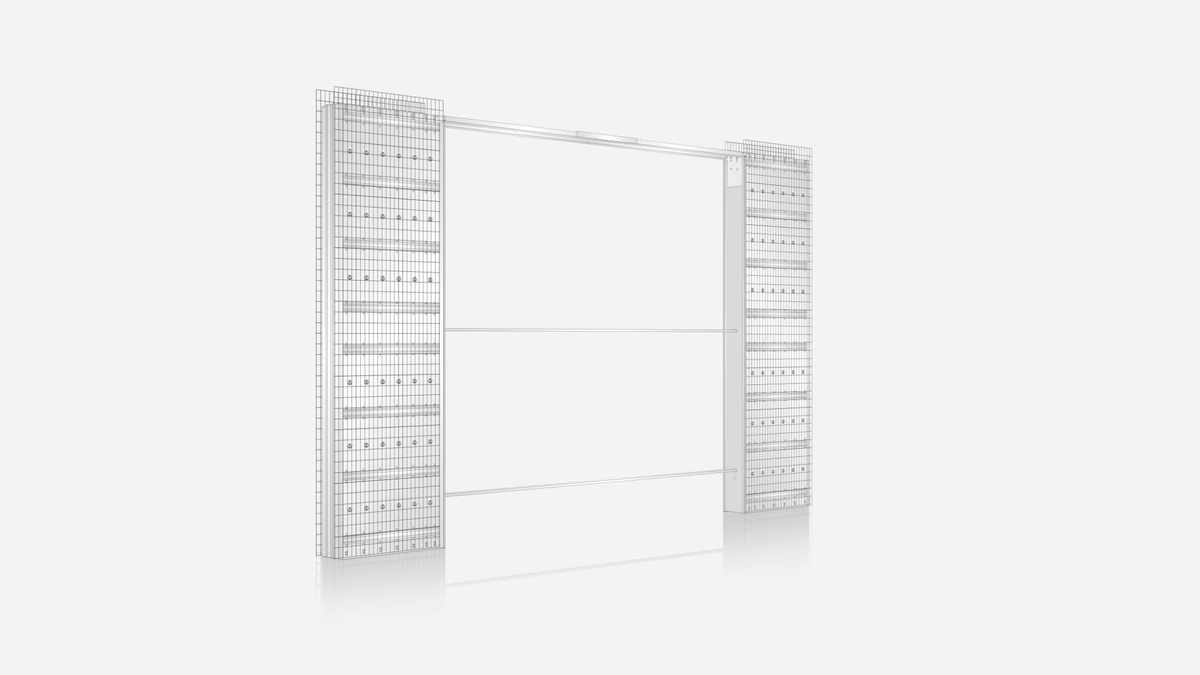

Massivwand

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

Verstärkte Einschubholme

Die verstärkten Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

Ausgesteifte Seitenbleche

Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

Eclisse Teleskop zweiseitig

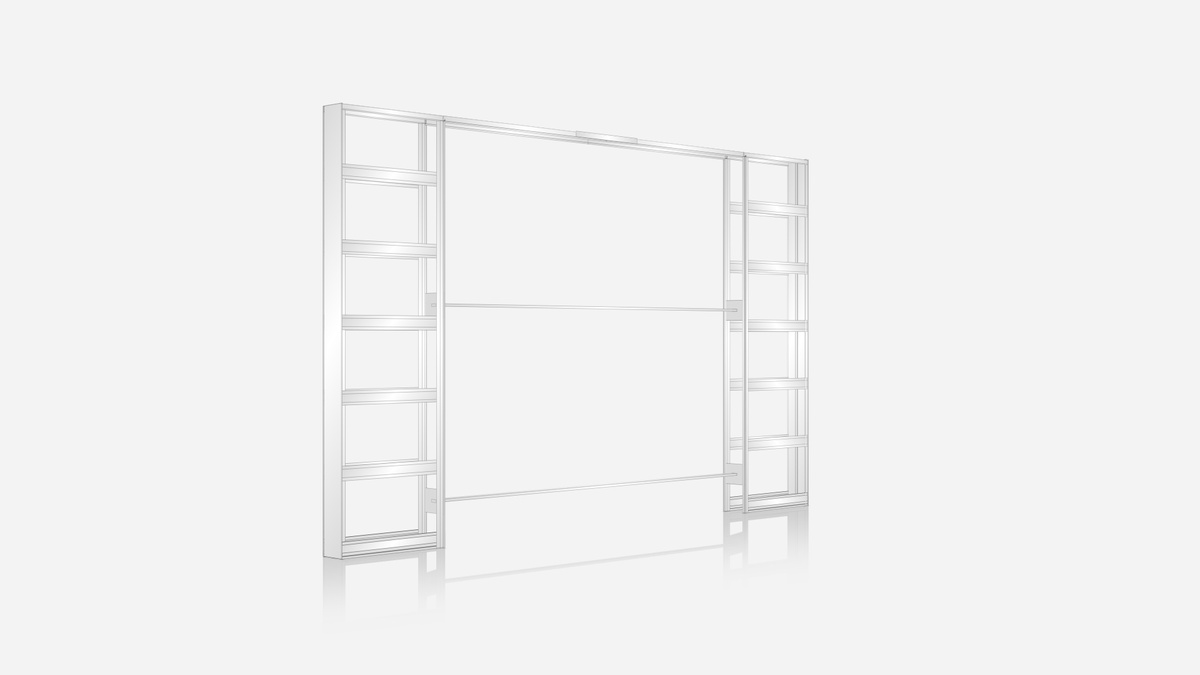

Trockenbau

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Verstärkte Einschubholme TB

Die Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Verstärkte Querträger

Die 12 speziell profilierten Querträger aus verzinktem, 0,7mm starkem Stahlblech gewähren im Verbund mit den Rigipsplatten eine optimale Aussteifung gegen Drücke und Spannungen.
