TELESKOP einseitig

Schiebetürelement für zwei parallel laufende Türblätter

Überblick

Schiebetürelement für zwei parallel laufende Türblätter

Ein Schubkasten für zwei Türblätter.

Dieses Modell ist die platzsparende Variante für größere Durchgänge und nur einem Einschubkasten. Die parallel geführten Türblätter können einzeln laufen oder mit einem Synchronlauf versehen werden, damit das gezogene Türblatt sich in einer fließenden Bewegung mit dem ziehenden Türblatt mitbewegt.

Platz nach oben und zur Seite

Im Trockenbau ist dieses Modell für die fertigen Wandstärken von 180 mm und 205 mm lieferbar. Bei diesem Modell ist eine Türblattstärke von 40 mm nicht zu überschreiten. Auch Sondermaße sind bis zu Stocklichten Breite 2340 mm × Höhe 2600 mm verfügbar.
In der Massivwand-Ausführung ist dieses Modell für die fertige Wandstärke von 180 mm lieferbar. Auch hier betragen die maximalen Stocklichten Breite 2340 mm × Höhe 2600 mm.

Info im Überblick

  • Die Standardtragkraft des Rollwagenpaares beträgt 100 kg
  • Der Schubkastenhohlraum hat eine lichte Breite von 134 mm und wird mit zwei parallel laufenden Türblättern bis max. 40 mm Stärke bestückt.
  • Die Modelle für Trockenbau sind in Sondermaßgrößen (Ausf. 1-seitig) bis Stocklichte 234 x 260 cm lieferbar.
  • Die gewünschte eingeschobene Endposition des Türblattes wird durch den einstellbaren hinteren Fangstopper festgelegt.

    Für folgenden Wandaufbau ist das Modell ECLISSE TELESKOP, Ausf. Trockenbau, lieferbar:
  • Fertige Wand min. 18.0 cm, Ständerwerk und Belegung nach bauseitiger Anforderung
Technik

ECLISSE TELESKOP einseitig

Interaktive Übersichtsvideos

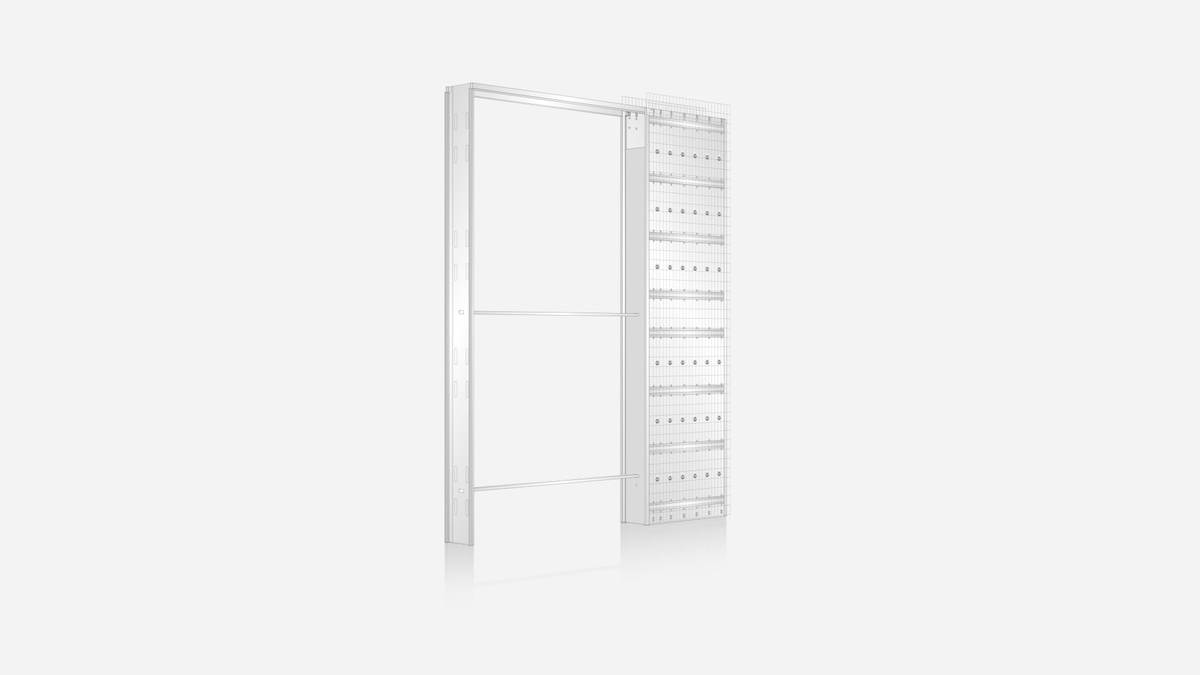

Vorteile und Highlights Variante Massivwand

Eclisse Teleskop Einseitig

Massivwand

Verwindungssteifer Distanzhalter

Der verwindungssteife Distanzhalter (nur Massivwandkästen) gewährt eine weitgehend lineare Führung des Anschlagprofils zum Schubkasten. Das Versetzen des Elementes auf der Baustelle wird dadurch erleichtert.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Engmaschiger Putzträger

Das engmaschige Putzträgernetz (50 x 25 mm) gewährt einen optimalen Verbund mit dem Zementmörtel. Seine flexible Verbindung (nicht geschweißt) mit dem Grundblech vermeidet Spannungsrisse beim Abtrocknen des Mörtels.

Profilierte Queraussteifungen

Die 16 speziell profilierten Querausteifungen aus verzinktem Stahlblech gewähren im Verbund eine optimale Aussteifung gegen Druckeinwirkungen und Spannungen.

Putzträger ohne Verschweißung

Die Putzträgernetze sind auf dem Korpus ohne Verschweißungen verankert. Dadurch werden Spannungsrisse sowie Verzüge des Schiebetürkastens beim Abtrocknen des Zementmörtels vermieden.

Mauerpratzen

In der Massivwandausführung sind im Anschlagprofil Pratzen vorgesehen, die herausgebogen werden können, um eine sichere Verankerung im Mauerwerk zu gewährleisten.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.

Ausgesteifte Seitenbleche

Die kreisförmig in regelmäßigen Abständen angelegten Punzen steifen die Seitenbleche des Schubkastens zusätzlich aus.

Zentrierende Türblattführung

Direkt auf dem Fußboden oder am Einbauelement montiert, zentriert die Führung das Tür­blatt beim Öffnen und Schließen der Tür.

Verstärkte Einschubholme

Die verstärkten Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

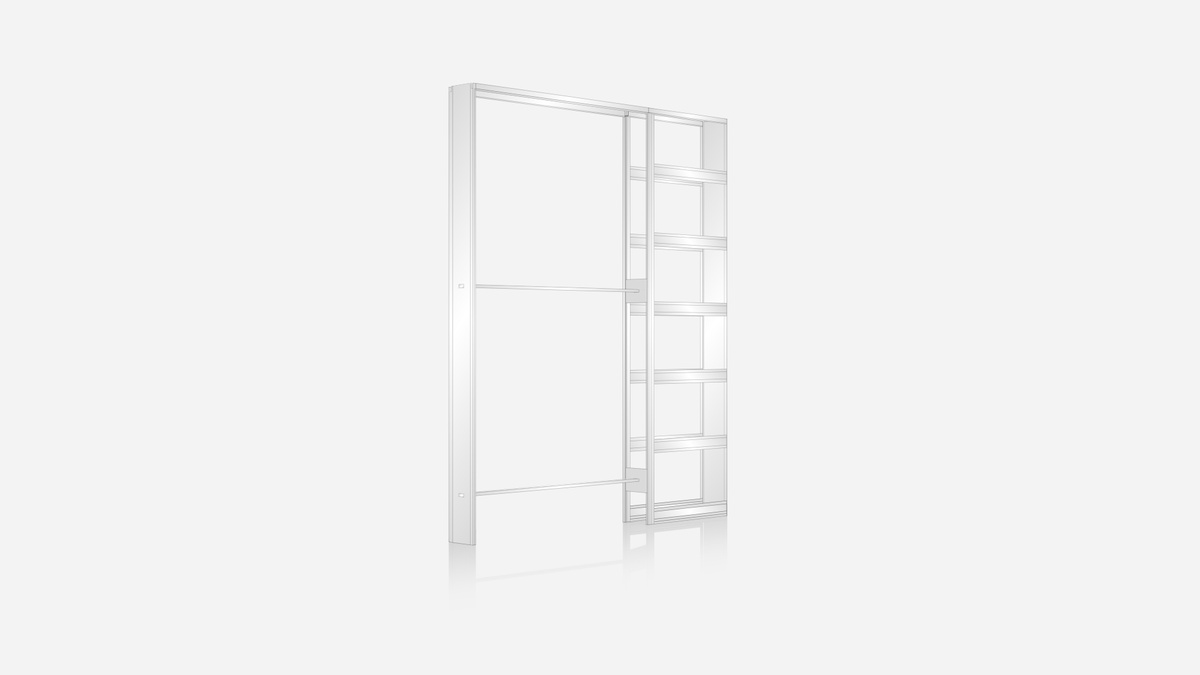

Vorteile und Highlights Variante Trockenbau

Eclisse Teleskop einseitig

Trockenbau

Verstärkte Einschubholme TB

Die Einschubholme an der Wand­tasche ermöglichen ein schlankes Design bei gleichzeitig hoher Stabilität. Sie schützen das Element vor der Einwirkung mechanischer Kräfte am Türblatteinlauf.

Einstellbare Türstopper

Die Türstopper (vorne und hinten) sind jederzeit verstellbar. Durch die Kombination mit der herausnehmbaren Laufschiene kann die Öffnung der Schiebetür stets so angepasst werden, dass die Tür auch ­bündig mit der Wand abschließt.

Verstärkte Querträger

Die 12 speziell profilierten Querträger aus verzinktem, 0,7mm starkem Stahlblech gewähren im Verbund mit den Rigipsplatten eine optimale Aussteifung gegen Drücke und Spannungen.

ECLISSE-Rollwagen

Die Rollwagen sind im Inneren mit gekapselten Stahlkugellagern versehen, während die Räder selber aus faserverstärktem, abriebfestem Kunststoff bestehen, welcher einen ruhigen Lauf in der eloxierten Laufschiene gewährt. Die Standard-Tragfähigkeit beträgt 100 kg.

Herausnehmbare Laufschiene (patentiert)

Die auch nach Wandschluss ausbaubare Laufschiene erlaubt eine eventuelle nachträgliche Wartung der Anlage sowie ein Nachrüsten der Schiebetür mit Komfort­zubehör wie z.B. Einzugdämpfer, Selbstschließer oder Motorisierung.
